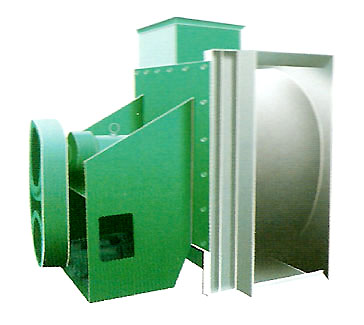

GW 插入式高温风机

一、概述
GW系列风机是在吸收国际同类高温风机结构基础上加以改进后而定型。
本风机用于热风循环、烘干设备、热风炉等高温环境F气体输送或入气体温度100"(2-280℃)时,风机轴承座不带水冷、风冷装置,能连续运转且全压效率达到风机标准效率值。
GW型风机由于轴承不带水冷装置,可节约大量的工业用水,而月具有结构紧凄,安装调试、维修方便,使用寿命长等优点,是当前国内高温风机中为理想的新一代产品,经上海机电设计研究院等单位项目设计中推荐选用,使用效果很好。
GW系列风机分普通高温和防爆高温,插入式普通高温和防爆高温四种类型。普通型为整体式装配,配有传动防护罩壳,单吸入进气,机号有NO:3.6#、4#、4.5#、5#、6#、7#、8#、9.5#、10/4、12#10个规格,风机可制成左旋转和右旋转两种型式,风机的出风口位置以机壳的出口角度表示分别为“左、右旋”,均可制成0 °、90°、135°、180°、270°五种角度,也可按用户要求制成其它角度,可代配钢质弹簧减振器和消声界,但须订货时另行提出。
凡进气条件相当,性能又相适应,均可选用,但温度不得超过280℃,如用户在选用中要求气体温度大于280℃时,应提出要求特殊订货。
本风机由机壳、叶轮、集风器、高温传动部、整体机架等部分组成。其中n,.轮经静平衡和两次动平衡严格校正,确保风机运转平稳。
传动部中主轴以优质钢经调质处理,配用国产优质轴承,插入式风机配用进口轴承,用轴承润滑脂润滑。
注:①风机性能详见性能表1—表8
②如有特殊要求,可另行设计。
二、风机的使用与维
为了避免由于维护不当而引起人为故障及事故发生,预防风机及电动机各方面的自然故障及事故的发生,从而充分发挥设备的效能,延长设备的使用寿命,因此,必须加强风机的维护。
(一)、风机维护工作制度
风机维护人必须注意下列各点:
1、只有在风机设备完全正常的情况下方可运转。
2、如果风机没备在检修后开动时,则需注意风机各部位是否正常。
3、定期清除风机及气体输送管道内部的灰尘、污垢及水等杂质,并防止锈蚀。
4、电机的电器线路必须配备过载保护装置。
5、对风机设备的修理,不许在运转中进行。
(二)、风机正常运转中的注意事项
l、风机安装验收合格后,启动风机前应先启动加热设备,避免电机过载。
2、如发现流量过大,不符使用要求,或短时间内需要较少的流量,可利用节流装置进行调整,以达到使用要求。
3、在风机的开车、停车或运转过程中发现不正常现象时,应立即进行检查。
4、对于检查发生的小故障,应及时查明原因,设法消除或处理,如小故障不能消除,或发现大故障时,应立即进行检修。
除每次拆修,应更换润滑油外,还应定期刘轴承座两端加油孔压入适量润滑脂

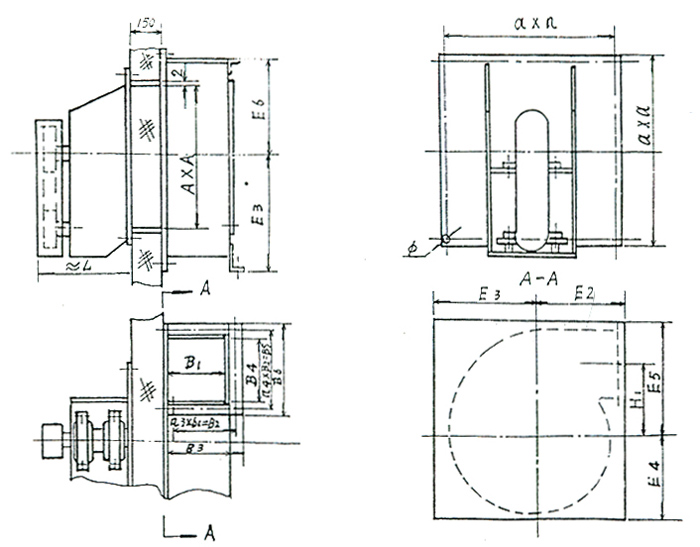

三、插入式风机安装尺寸图(本图为左旋90℃)

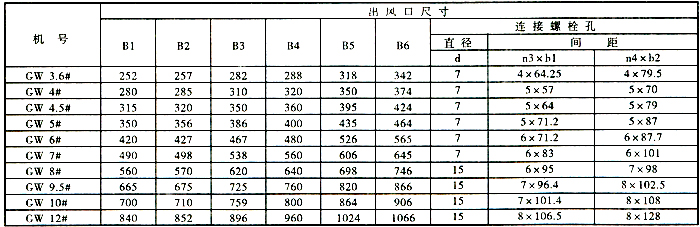

四、插入式风机安装尺寸表

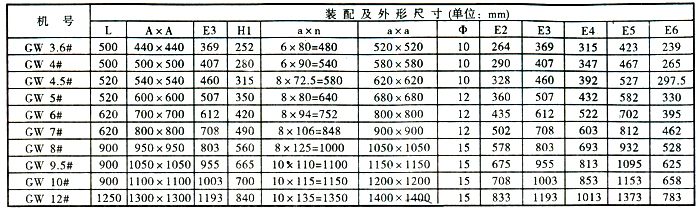

五、插入式风机安装尺寸表
