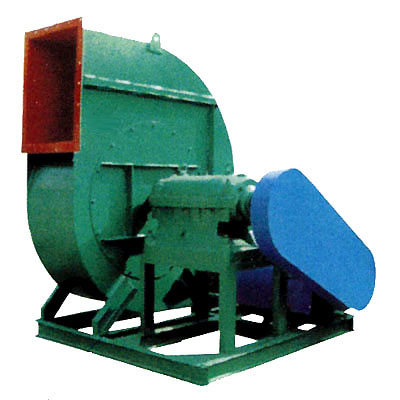

| 4-68离心通风机 |
|
|
| 一、风机的用途 |
68型离心通风机(以下简称风机)可作为一般通风换气。其使用条件如下；
1、应用场所：作为一般工厂及大建筑物的室内通风换气，既可用作输入气体，也可用作输出气体。
1、输送气体的种类；空气和其他不自然的、对人体无害的、对钢铁材料无腐蚀性的气体。
3、气体内的杂质：气体内不许有粘性物质，所含的尘土及硬质颗粒物不大于150毫克／立方米。
4、气体的温度：不得超过80度。 |
| 二、主要的组成部分和结构特征 |
4-68型风机的N02．8—5主要由叶轮、机壳、进风口等部分配置联动机机组成。
N06．3-20除上述部分外还有传动部分。
1、叶轮：由12片后倾翼形叶片焊接于弧锥型的轮盖与平板型的轮盘中间。均用钢板制造，并经过静动平衡校正，空气性能良好，效率高，运转平稳。
2、机壳：机壳是普通钢板焊接而成的蜗形体，机壳作成两种不同型式，N02．8—12．5机壳作成整体，不能拆开。N016、20机壳作成三开式，除沿中分水平面分为两半外，上半部再沿垂直中心线分为两半，用螺栓连接。
3、进风口：作成收敛式流线型的整体结构，用螺栓固定在风机入口侧。
4、传动组：由主轴、轴承箱、滚动轴承、皮带轮或联轴器等组成。主轴由优质钢制成。N。6．3—12．5四个机号风机，轴承箱整体结构，在轴承上装有温度计和油标，N。 16、20两个机号风机用二只并列轴承座，在轴承上装有温度计，采用轴承润滑脂润滑。 |

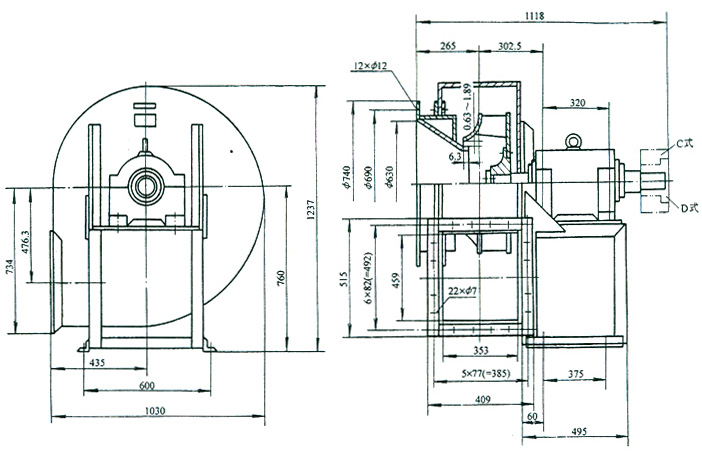

| 三、4-68N06.3D、C离心通风机安装及外形尺寸图 |
|
|

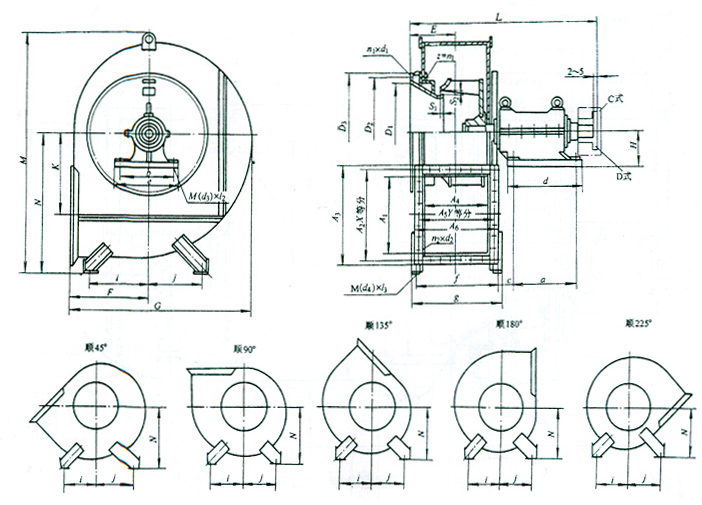

| 四、4-68N08、10、12、5D、C离心通风机安装尺寸图 |
|
|

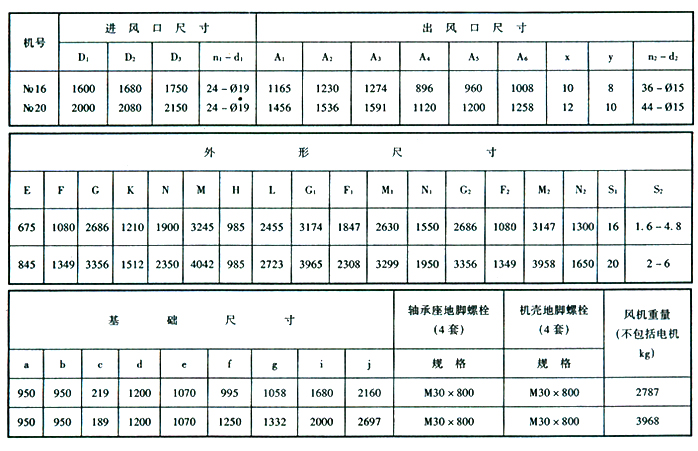

| 五、4-68No16、20B 离心通风机安装及外形尺寸表 |
|
|
|
